Aqui vai uma versão reduzida em português-Brasil do manual, mantendo o essencial para a modificação do UV-K5/K6 com a placa SI4732 de “rádio de ondas completas” (AM/FM/SSB) e duas antenas.

O que é

Mod da família Quansheng UV-K5/K6 para adicionar o SI4732 (AM, FM, LW, MW, SW e SSB), com segunda antena via conector SMA. Inclui dicas de firmware (CEC e LoseHU/“萝狮虎” HS) e solução de problemas.

Parte A — Modificação de hardware (passo a passo)

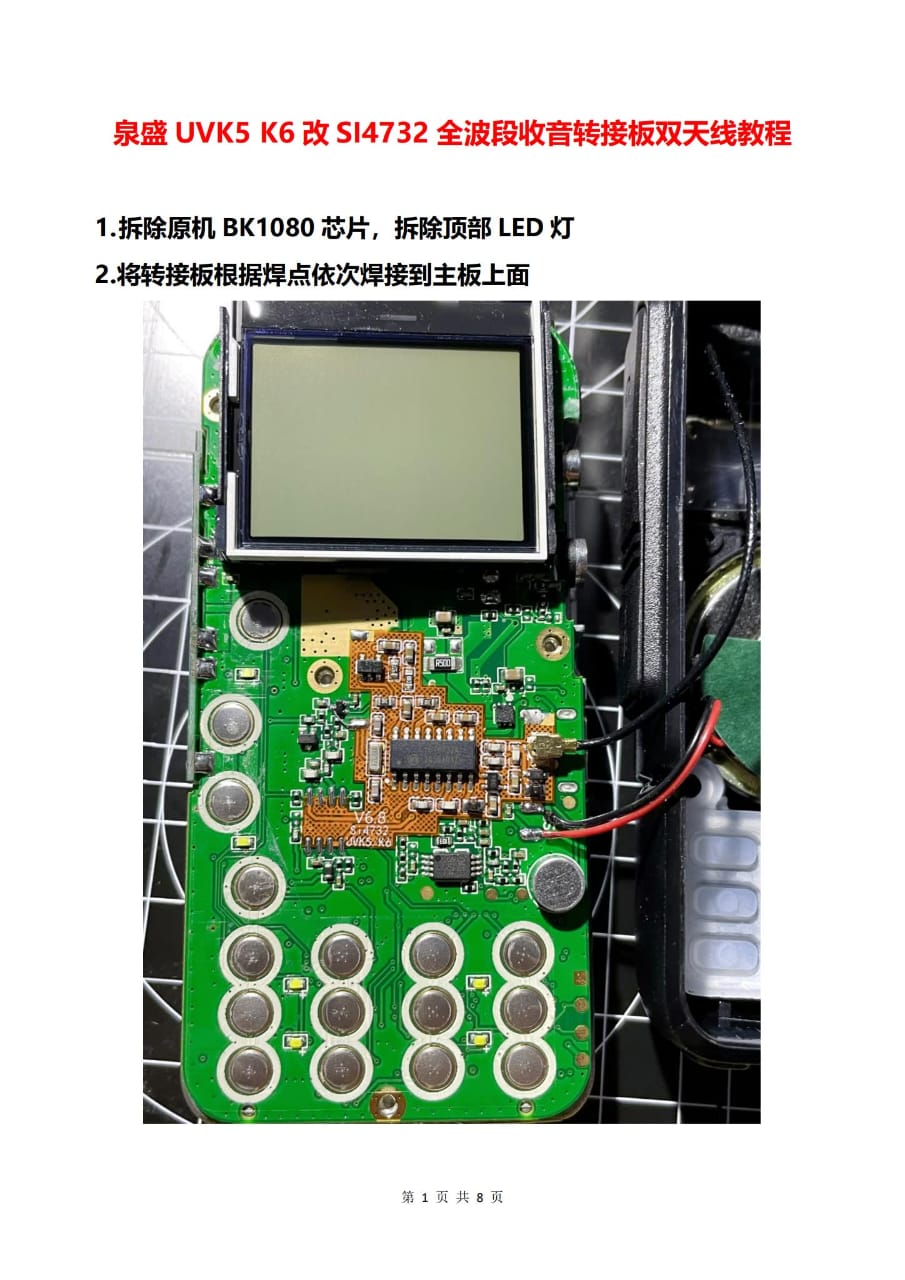

1. Remoções

• Retire o BK1080 original da placa.

• Remova o LED do topo da carcaça.

2. Placa adaptadora (SI4732)

3.

• Solde a placa adaptadora nos pontos indicados da placa-mãe (verifique 14 pontos).

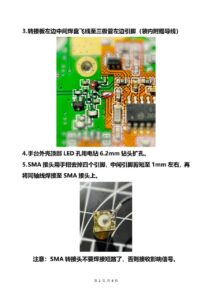

• Faça um jumper: do pad do meio à esquerda da adaptadora até o pino esquerdo do transistor próximo (usar fio fornecido).

3. Furação e conector SMA

4.

• Alargue o furo superior do LED para 6,2 mm (broca).

• No conector SMA: remova os 4 pinos de fixação, encurte o pino central para ~1 mm e solde a coaxial nele.
  ⚠️ Não deixe curto no SMA (curto = recepção ruim).

4. Montagem do SMA

• Fixe o SMA na carcaça, aperte.

• Conecte a coaxial na base IPEX da placa adaptadora.

• Feche o rádio (hardware concluído).



Parte B — Firmware e uso

5. Firmware recomendado

• 1º: CEC (interface de rádio mais amigável, boa sensibilidade/velocidade; SSB sai baixo).

• 2º: LoseHU HS (中文): tem busca automática em FM/AM, SSB com áudio normal.

• Os firmwares evoluem; teste e escolha o seu.

6. Onde baixar/gravar

• Para LoseHU HS em SSB: além do firmware, grave o “patch SSB” em:
  K5 web → 小工具 (ferramentas) → 字库写入 (gravar fontes) → LOSEHU S 版固件 SI4732 单边带补丁.

Perguntas & Respostas (condensado)

0) Não entra na página de rádio?
Quase sempre é solda ruim no mod. Revise com multímetro os 14 pontos: curtos, solda fria, “bridges”, peças deslocadas.

1) Voltei ao firmware oficial e o rádio não reage ao “rádio”?
O oficial só fala com o BK1080 (removido). Com SI4732, use firmware compatível.

2) Por que uma estação de ondas curtas some à noite?
SW muda de frequência entre dia/noite (propagação). É normal.

3) Só ruído/ruído de fundo alto?

• Afaste-se de carregadores ruins, estações de carga, fornos de indução/micro-ondas, postes/LED drivers.

• Em casa dá ruído e na rua some? Provável eletrodoméstico/fonte ruidosa.

• Ambientes “poluídos” (aerogerador, subestação, minério subterrâneo) podem inviabilizar; mude de lugar.

4) SSB: quando tem mais gente? Por que alguns saem muito fracos?

• Mais atividade ~05:30–08:30 e 17:30–20:00 (propagação variável).

• Broadcast usa dezenas/centenas de kW; radioamador usa 100 W/50 W/15 W, às vezes 3–5 W (QRP). Sinais fracos e mais ruído são esperados.

• SSB é estreita: voz soa menos “limpa” que FM/AM.

• Melhorias: antenas externas (haste, end-fed, V invertido, Yagi de curto-ondas). Antena externa sempre vence antena interna.

5) Áudio distorcendo no máximo?
A placa tem booster de áudio para compensar SSB baixo (CEC).
→ Mantenha o volume em ~80% ao ouvir rádio.
→ Se quiser menos ganho em SSB, troque o resistor 472 (4,7 kΩ) por 3,3 kΩ ou 2 kΩ.

6) Tela ficou torta?
O display é preso por travas, não por parafuso. Em alguns lotes as janelas variam → reabra e reajuste.

7) Derrubei RCs ou levantei trilha/pad ao dessoldar o BK1080…
Se não tiver segurança para reparar (voar fio, repor SMD, etc.), pare e busque ajuda. A placa do K5/K6 tem 4 camadas; dano entre camadas pode inviabilizar o conserto.

Observações importantes (checklist rápido)

1. Evite deslocar componentes ao redor durante a dessolda/solda.

2. Nada de excesso de solda/bridges.

3. Isolamento do alto-falante: verifique o “papel verde” isolante está centralizado cobrindo o ímã; metal exposto pode encostar na placa adaptadora.

4. Isole com fita térmica as áreas críticas (solda do SMA, base IPEX, pads de LED).

5. Rotas de antena:

   • FM (VHF/UHF) usa a antena original do UV.

   • LW/MW/SW/SSB usam a nova antena (SMA).

6. Sites de gravação: mm.md (principal) e k5.vicicode.com (espelho).

7. Evite testar de madrugada (muitas emissoras desligam após 00:00) e terças à tarde (manutenção de emissoras na China/regiões).

8. Em LoseHU HS, grave também o patch de SSB, senão pode ficar mudo/travar ao trocar de modo.

9. Raro: a base IPEX pode encostar nos terminais do alto-falante, impedindo fechar a tampa. Soluções: reposicionar, remover a base IPEX e soldar a coaxial direto (malha nos pads comuns superior/inferior; vivo no pad do meio à esquerda).

10. Teste tudo antes de fechar a carcaça para evitar abre-fecha.

11. Use outro receptor como “monitor” para checar ambiente e estações.

12. Se puder, envolva a placa adaptadora com folha de cobre fina (com isolamento!) para blindagem extra contra ruídos do IC do áudio e outros.

Esquema de antenas (resumo)

• Conector SMA novo → antena para LW/MW/SW/SSB.

• Conector/antena original → permanece para FM (VHF/UHF).

Glossário rápido

• SMA: Conector de RF rosqueado.

• IPEX (U.FL): Conector mini de RF na placa.

• SSB: “Single Side Band” (banda lateral única), modo de voz para HF.

• QRP: Operação de baixa potência (tipicamente < 10 W).

• LW/MW/SW: Longa/Média/Curta (ondas).

• End-fed / V invertido / Yagi: Tipos de antenas para HF.

Dica final

• Ambiente manda: afaste-se de fontes de ruído, use antena externa quando possível e escolha o firmware que melhor combine com seu uso (busca/SSB/UX).

• Volume: ~80% geralmente é o “ponto doce” para evitar distorção com o booster ativo.

1. Devido a atualizações e iterações contínuas, a posição das opções de menu mudou em diferentes versões. A tabela comparativa chinês-inglês serve apenas como referência.

2: O firmware CEC possui um menu oculto. Pressione e segure PTT + botão lateral 1 e, em seguida, ligue o aparelho para desbloquear e exibir o menu completo. Funções importantes, como restauração e inicialização, estão todas no menu oculto.

https://egzumer.github.io/uvtools/?firmwareURL=https%3A%2F%2Fgithub.com%2Fegzumer%2Fuv-k5-firmware-custom%2Freleases%2Fdownload%2Fv0.22%2Fegzumer_v0.22.packed.bin

V5 – https://www.youtube.com/watch?v=b0-AKhNYF6I&t=622s
